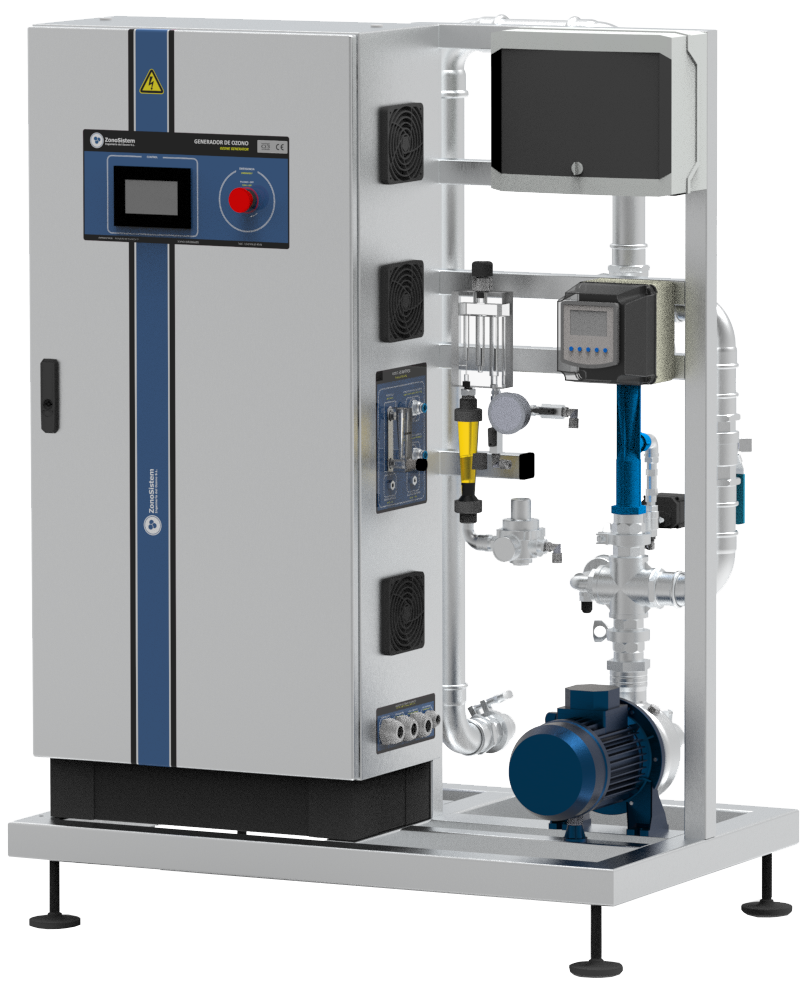

HIDRO V GZO40-EPS Planta de Ozono Profesional. V2
Planta Generadora de Ozono tipo Hidro V para tratamiento de agua en tanque. Con Generador de Ozono Profesional, con compresor, concentrador de oxígeno, PLC, sistema de dilución por venturi y bomba. Producción de ozono de 40 gO3/h, a 65 g/Nm3 de concentración. 400V, 50Hz, 3,2 kW.
[Diseño y fabricación Española] Ideal para inyectar ozono en depósito o tubería de agua.
[Sistema de dilución incorporado] Consigue inyectar ozono en el agua, gracias a la bomba y venturi.
[Funcionamiento automático PLC] Selecciona la cantidad de ozono que deseas y el sistema se autoajusta de manera automática.
[Instalación Sencilla] Solo tiene que conectar el equipo al tanque que deseas tratar y proporcionarle un punto de luz.
[Sin reposición de productos químicos] El ozono se genera a partir del aire que respiramos.
[Máxima Seguridad] El sistema controla todo el proceso e incluye sensor de fugas de ozono.
2 años de Garantía ampliable
Fabricación en 10 días
Generador de Ozono profesional
Ficha Técnica
¿Para qué se usa?
Para dosificar ozono en depósito de agua, manteniendo una concentración de ozono constante. Utilizado para desinfectar y depurar agua, depósitos y tuberías. Utilizado ampliamente en tratamiento de aguas agrícolas, para riego por goteo o aspersión, en tratamiento de aguas potables, aguas residuales, aguas de procesos, torres de refrigeración, piscinas, acuarios, etc. El ozono es un excelente desinfectante, que te permite mantener la higiene tanto en el agua, como en las tuberías.
Detalles del producto
| Acondicionamientos de la sala | La sala debe estar bien ventilada, y prever sistema de extracción para caso de fugas. Instalar cartel con las advertencias de seguridad. Se recomienda que la sala tenga una arqueta de desagüe. |
| Generador de Ozono | Modelo GZO40-EPS de última generación |
| Concentrador de Oxígeno | Con compresor, concentrador de oxígeno a 95% de pureza y -30ºC de Punto de Rocío |
| Sistema de Dilución de Ozono | Compuesto por bomba, venturi y sistema de seguridad anti retorno |
| Control | Por PLC con pantalla táctil, 4,3". mantenimientos. Control PID de potencia en función del Redox u Ozono disuelto. |
| Comunicación | ON remoto cableado, Relés de estado (Iniciado, Generando, Fallo). Opcionalmente permite Acceso Remoto por conexión Ethernet. |
| Sensores |
Amperios en Ozono, Presión del Aire Comprimido, Presión y Caudal de Oxígeno, Fugas de Ozono, Apertura de Puerta. En la planta: Control Redox, sensor de presión, manómetro. Sensor de Ozono disuelto opcional. |
| Válvulas Técnicas | Válvula motorizada de ozono de salida, Caudalímetro de oxígeno con regulación manual. Válvula motorizada y anti retorno de seguridad Inox 316L en el venturi. |
| Incluidos en el embalaje | Manual de Usuario |
| Producción de Ozono | 40 gO3/h |
| Concentración de Ozono Gas |
Máxima = 100 g/Nm3 Óptima = 65 g/Nm3. |
| Caudal de Aire/Oxígeno | 10 lpm |
| Alimentación eléctrica | 400V, 3P+N, 50Hz |
| Potencia Eléctrica |
Generador Ozono = 1,7 KW Bomba = 1,5 KW |
| Conexiones Hidráulicas | Rosca 1 1/2" Hembra |
| Dimensiones | 1100 x 700 x 1400 mm (Ancho x Profundo x Alto) |
| Dimensiones embalado | 1300 x 900 x 1750 mm (Ancho x Profundo x Alto) |
| Peso | 240 Kg |
| Humedad en Sala | <85% |
| Temperatura en Sala | 5-40ºC |
| Presión de la línea hidráulica | Entre 0 y 6,5 bar |
| Temperatura del fluido | 5-30ºC |
| Características del fluido | Ǿ Sólidos < 1mm; Sólidos en suspensión (SS)<150mg/l; Densidad = 1 g/cm3 ± 5% |
| Presión de Trabajo del Gas | 0 - 0,4 bar |
| Fabricado por | ZonoSistem |
| Fabricado en | España |
| Vendido desde | 2015 |
| Última revisión | 2023 |
| Certificados | CE, BIOCIDA PT2, PT4, PT5, PT11 |
| Garantía | 2 años ampliable indefinidamente, con contrato de mantenimiento |
| Número UFI | G000-W09P-Y00M-TV8V |
Funcionamiento
Esta planta de ozono HIDRO V GZO-EPS, incluye una pantalla táctil desde la que podrá programar de manera fácil e intuitiva distintos tratamientos a los largo del día, mediante un planificador de recetas. Cuando el equipo recibe orden de marcha, se activa el circuito de refrigeración, y el compresor se arranca, toma aire de la atmósfera, se filtra, se seca y se introduce en las PSA, donde se elimina el nitrógeno del aire, y se concentra el oxígeno hasta una pureza del 95%. Este caudal de oxígeno se conduce hacia el núcleo de generación, donde se aplica la descarga en corona y el oxígeno se transforma en ozono. Con el caudalímetro de oxígeno podrá regular el caudal deseado. La bomba de recirculación toma agua del depósito, y en el venturi se inyecta el ozono generando, devolviendo un agua altamente ozonizada al depósito, donde se homogeniza y reacciona con los contaminantes. De esta manera puede desinfectar el agua, el tanque y las tuberías.
Documentación incluida
Manual de seguridad.
Manual de usuario, instalación y puesta en marcha.
Manual de mantenimiento.
Declaración de Conformidad.
Certificado de Garantía.
Cumplimiento del reglamento biocida.
Resultados del Test de Calidad en fábrica.
Tecnología
Este generador de ozono GZO, utiliza tecnología de descarga en corona de alta frecuencia con dieléctrico cerámico.
