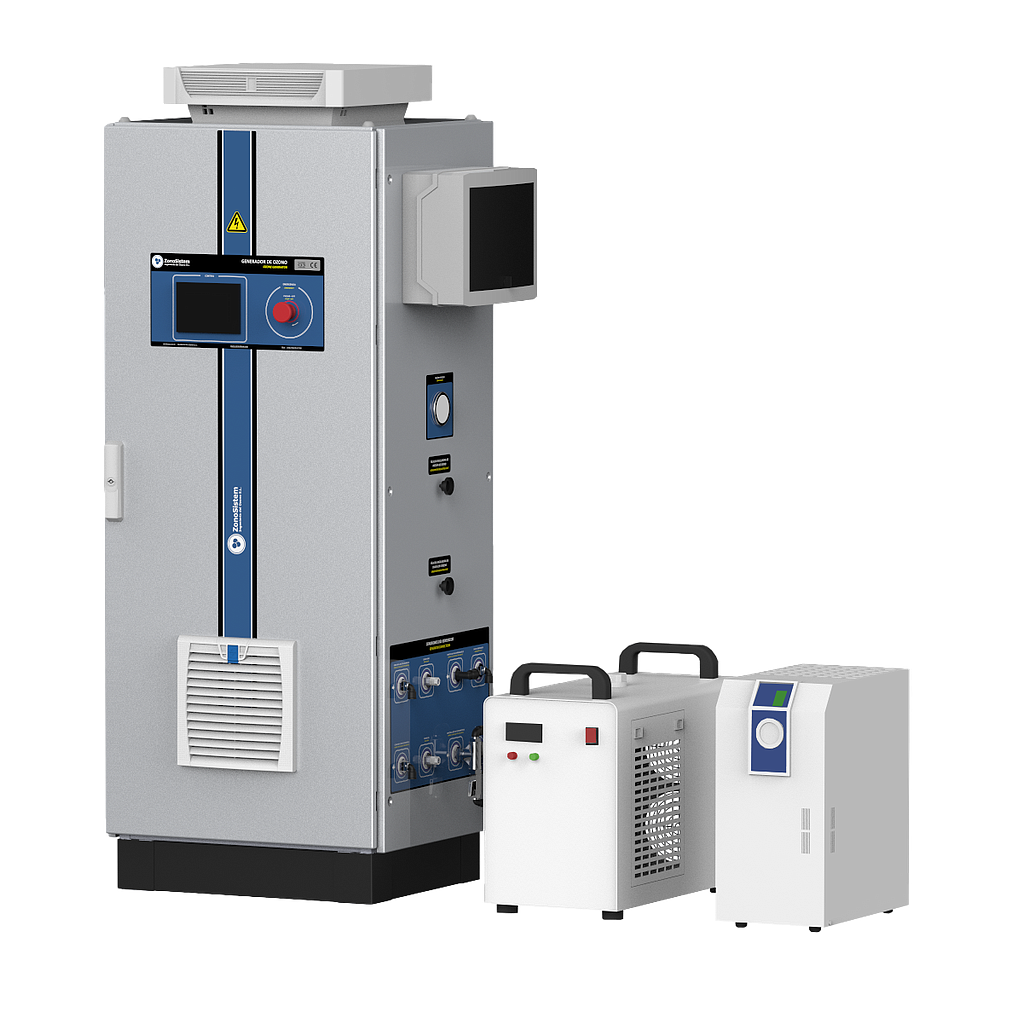

Generador de Ozono Industrial GRZO80-EPSF. V5
Generador de Ozono Industrial, refrigerado por glicol, con compresor, concentrador de oxígeno, secador, enfriadora y control por PLC con pantalla táctil. Producción de ozono de 80 gO3/h. 400 V, 3P+N, 50 Hz, 2,5 kW.
Generador de ozono compacto refrigerado por glicol, de alta concentración de ozono, con compresor de aire y concentrador de oxígeno integrado. Además, los filtros incluyen secador frigorífico, enfriadora, sensor de fugas de ozono y control por PLC, con pantalla táctil, registro de datos y acceso remoto. Fabricado con componentes de alta calidad, listo para conectar eléctricamente y funcionar. Equipo robusto, duradero y fiable.
2 años de Garantía ampliable
Fabricación en 30-40 días
Generador de Ozono industrial
Ficha Técnica
¿Para qué se usa?
Esta potente máquina generadora de ozono, se utiliza principalmente en tratamientos de desinfección y depuración de agua, y se utiliza frecuentemente en depuradoras de aguas residuales (EDAR), potabilizadoras de agua públicas (ETAP), líneas de regadío agrícola, piscifactorías, acuarios, recuperación de lagos y balsas, piscinas, etc.
Detalles del producto
| Control | Por PLC 4,3" Táctil, con Gestor de recetas, programador diario, control PID, gestor de alarmas y mantenimientos. |
| Comunicación | ON Remoto cableado, relés de estado (iniciado, generando, fallo). Permite comunicación ModBus, acceso remoto con control total si adquiere tarjeta Ethernet opcional. |
| Sensores | Amperios en Ozono, Presión del Aire Comprimido, Presión, Temperatura y Caudal de Oxígeno, Fugas de Ozono, Apertura de Puerta. |
| Válvulas Técnicas | Válvula motorizada de Ozono de salida, Caudalímetro de oxígeno con regulación manual |
| Núcleo de Generación de Ozono | Virola de 80 gO3/h con dieléctricos de borosilicato. Refrigerado por Glicol. |
| Incluidos en el embalaje | 2 metros de tubo de teflón de 10 mm + 2 metros de tubo de poliuretano de 16 mm + Manual de usuario |
| Incluidos en el equipo | Secador frigorífico y enfriadora de agua (chiller) |
| Aire Comprimido | Pre-filtro + Compresor + filtro + secador frigorífico |
| Concentrador de Oxígeno | Concentrador Bicolumna de alúmina activada, 95% pureza |
| Peso | 220 Kg |
| Alimentación eléctrica | 400V, 3P+N, 50Hz |
| Dimensiones |
Generador = 500 x 600 x 1600 mm (Ancho x Profundo x Alto) Enfriadora = Secador = |
| Potencia | 2,5KW |
| Conexión Gas | OUT Tubo 10 mm diámetro exterior |
| Dimensiones embalado | Consultar |
| Producción de Ozono | 80 gO3/h |
| Concentración de Ozono Gas |
Máxima = 200 g/Nm3 Óptima = 136g/Nm3 |
| Caudal de Oxígeno | 10 lpm |
| Acondicionamientos de la sala | La sala debe estar bien ventilada. Se recomienda instalar en la sala sensor de fugas de ozono y cartel con las advertencias de seguridad. |
| Origen del Gas | El oxígeno lo genera el propio equipo con su unidad PSA |
| Presión de Trabajo del Gas | 0.95 bar |
| Temperatura en Sala | 5 - 35 ºC |
| Humedad en Sala | <85% |
| Número UFI | G000-W09P-Y00M-TV8V |
| Fabricado por | ZONOSISTEM |
| Fabricado en | España |
| Vendido desde | 2024 |
| Garantía | 2 años ampliable indefinidamente, con contrato de mantenimiento |
| Última revisión | 2024 |
| Certificados | CE, BIOCIDA PT2, PT4, PT5, PT11 |
Operación
Esta planta de ozono HIDRO VT, incluye una pantalla táctil desde la que podrá programar de manera fácil e intuitiva distintos tratamientos a los largo del día, mediante un planificador de recetas. Cuando el equipo recibe orden de marcha, se activa el circuito de refrigeración, y el compresor se arranca, toma aire de la atmósfera, se filtra, se seca y se introduce en las PSA, donde se elimina el nitrógeno del aire, y se concentra el oxígeno hasta una pureza del 95%. Este caudal de oxígeno se conduce hacia el núcleo de generación, donde se aplica la descarga en corona y el oxígeno se transforma en ozono. Con el caudalímetro de oxígeno podrá regular el caudal deseado. Posteriormente el ozono se canaliza hasta el venturi, donde el ozono se inyecta en el agua de la línea del cliente, en el tanque se homogeniza y se le da un tiempo de contacto para que el ozono reaccione, desinfecte y depure.
Documentazione inclusa
Safety manual.
User manual, installation and commissioning.
Maintenance manual.
Declaration of Conformity.
Certificate of guarantee
Compliance with biocidal regulations.
Our Quality Test results.
Tecnología
This GRZO ozone generator uses high frequency corona discharge technology with borosilicate dielectric ferrule.
