GRV15-EP Generador de Ozono Industrial

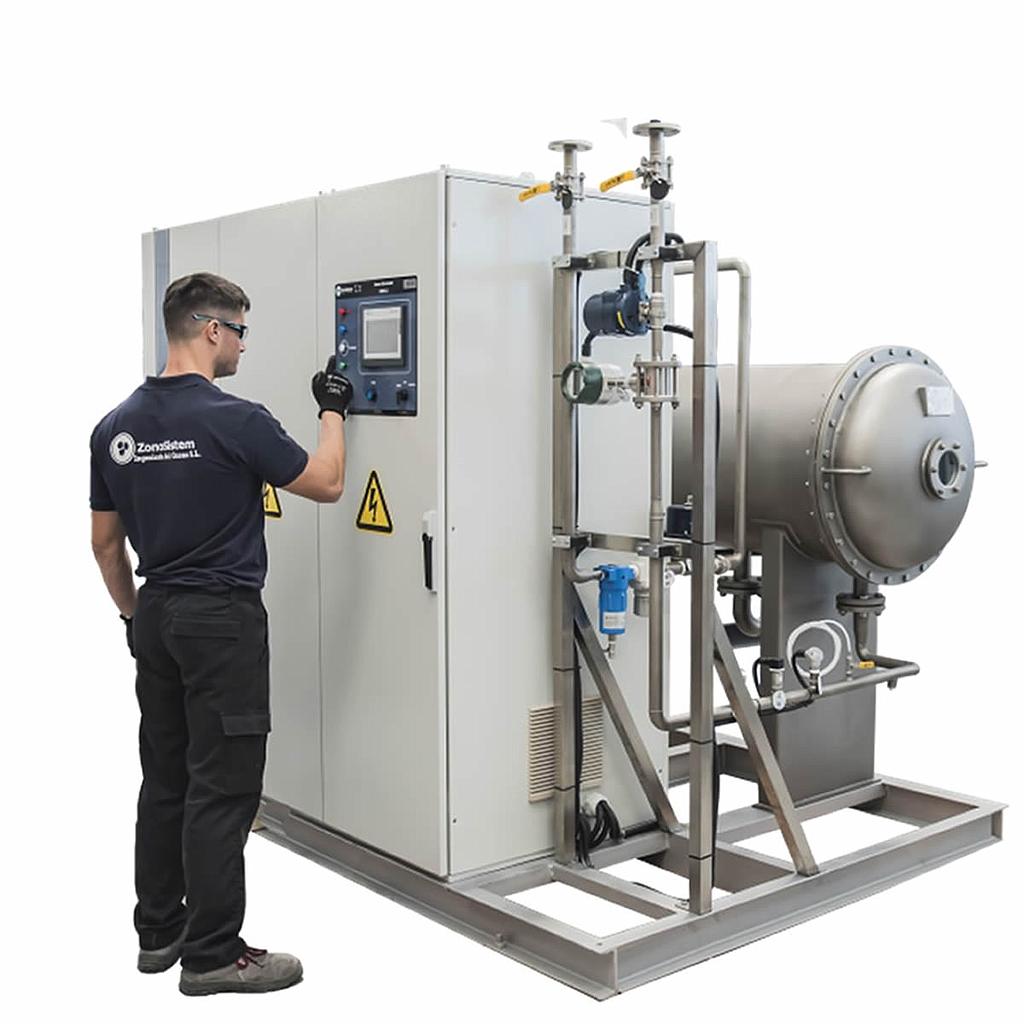

Generador de Ozono Industrial, refrigerado por agua, tipo Virola, para trabajar a partir de LOX o PSA, Con control por PLC con pantalla táctil. Producción de ozono de 15KgO3/h, a 148g/Nm3 de concentración. 112kW.
Generador de ozono de alta eficiencia con dieléctrico de borosilicato. Este generador requiere un suministro de oxígeno para producir ozono. El oxígeno puede provenir de un tanque de oxígeno líquido (LOX) o de un concentrador de oxígeno (PSA).
El equipo es robusto, duradero y fiable. Puede funcionar las 24 horas del día. Consigue altas concentraciones de ozono con un consumo eléctrico muy eficiente. Fabricado con componentes de alta calidad y montado sobre una base metálica. Está listo para ser enchufado y funcionar.
El sistema incluye una potente unidad de control: un PLC SIEMENS con pantalla táctil de 7" y con registro de datos y acceso remoto. Dispone de control total en tiempo real mediante router VPN. El equipo incluye una válvula para regulación del caudal de ozono. Incluye instrumentación de control neumática e hidráulica.
Fabricación en 60-90 días
Generador de Ozono industrial
Ficha Técnica
¿Para qué se usa?
Este generador de ozono se utiliza para realizar potentes tratamientos de depuración y desinfección de aguas residuales (EDAR), y potabilización de aguas públicas (ETAP). También se usa en procesos de blanqueado en la industria textil, o papelera. También en piscifactorías, acuarios, recuperación de lagos y balsas agrícolas, aguas de riego, etc.
Detalles del producto
| Núcleo de Generación de Ozono | Una Virola de 15KgO3/h, con dieléctricos de borosilicato. Refrigerado por Glicol. |
| Concentrador de Oxígeno | El oxígeno debe ser suministrado por el cliente, desde LOX o PSA. El equipo no incluye PSA. |
| Refrigeración | El agua de refrigeración debe ser suministrado por el cliente. El equipo no incluye enfriadora. Puede adquirirla opcionalmente. También puede trabajar en circuito cerrado con intercambiador de calor. Vea Accesorios los modelos recomendados. |
| Control | Por PLC con Pantalla Táctil 7" SIEMENS. Gestor de alarmas y mantenimientos. Regulación de potencia y caudal por lazo PID. |
| Comunicación | ON remoto cableado, Relés de estado (Iniciado, Generando, Fallo), Permite comunicación ModBus. Router VPN incluido para Acceso Remoto con Control total. |
| Sensores | Punto de Rocío del Oxígeno entrante. Caudal, Temperatura y Presión de gas Ozono resultante. Flujo y Temperatura de caudal de Refrigeración. Fugas de Ozono. Apertura de Puerta. |
| Válvulas Técnicas | Válvula motorizada de entrada de oxígeno, Mano reductor con filtro en la entrada, Válvula proporcional para ajuste automático de caudal, Válvula motorizada de ozono de salida. Válvula de seguridad en la virola. |
| Incluidos en el embalaje | Manual de Usuario |
| Producción de Ozono | 15 kgO3/h |
| Concentración de Ozono Gas | Máxima = 200 g/Nm3 | Óptima = 148 g/Nm3 |
| Alimentación eléctrica | 380 – 460V, 3P, 50-60HZ |
| Potencia Eléctrica | 112 Kw (<7,5Kw / gO3/h a 25ºC de agua de refrigeración) |
| Caudal de Aire/Oxígeno | Necesita 105 Nm3/h a 2 bares a 15-25ºC |
| Caudal de Refrigeración | Necesita 30 m3/h a 1 bar a 15-22ºC |
| Conexión Gas | IN/OUT DN 40 |
| Conexión Refrigeración | IN/OUT DN 100 |
| Dimensiones |
Generador Ozono: 4100 x 1000 x 2000 mm (Ancho x Profundo x Alto) Unidad de potencia: 3600 x 800 x 2120 mm (Ancho x Profundo x Alto) |
| Dimensiones embalado | Consultar |
| Otros | Admite venturi a la salida. |
| Origen del Gas | El equipo necesita un suministro de oxígeno bien LOX o PSA. |
| Calidad del Gas | 95-99% de pureza de oxígeno, secado de -40ºC Punto de Rocío. |
| Presión de Trabajo del Gas | 0,6 - 1,4 bar |
| Calidad Agua Refrigeración | Agua osmotizada + Glicol. |
| Humedad en Sala | < 85 % |
| Temperatura en Sala | 5 - 35ºC |
Acondicionamientos de la sala
La sala debe estar bien ventilada, y prever sistema de extracción para caso de fugas. Instalar cartel con las advertencias de seguridad.
| Fabricado por | ZonoSistem |
| Fabricado en | España |
| Vendido desde | 2018 |
| Última revisión | 2021 |
| Certificados | CE, BIOCIDA PT2, PT4, PT5, PT11 |
| Garantía | 2 años ampliable indefinidamente, con contrato de mantenimiento |
| Número UFI | G000-W09P-Y00M-TV8V |
Funcionamiento
Cuando el generador de ozono recibe orden de marcha, abre la válvula de entrada dejando entrar oxígeno al equipo. El mano reductor de entrada, mantiene el rango de presiones de oxígeno deseadas. Una vez regula la presión, el oxígeno se conduce hacia la virola de generación de ozono, donde el oxígeno se expone a un fuerte campo eléctrico que disocia la molécula en oxígeno, en átomos libres. Estos átomos se recombinan de 3 en 3 creando la molécula de ozono O3, un gas muy oxidante y reactivo. El caudalímetro de gas mide continuamente el caudal de ozono, y mediante la válvula proporcional se ajusta al caudal deseado. La potencia en kw del equipo se puede variar por pantalla de manera manual, o bien mediante una señal 4-20mA externa.
En caso de que no detecte caudal de agua, caudal de oxígeno, o bien la temperatura de refrigeración no sea la adecuada, el generador dará una alarma y se parará por seguridad..
Documentación incluida
Manual de seguridad.
Manual de usuario, instalación y puesta en marcha.
Manual de mantenimiento.
Declaración de Conformidad.
Certificado de Garantía.
Cumplimiento del reglamento biocida.
Resultados del Test de Calidad en fábrica.
Tecnología
La tecnología de generación de ozono del GRV, está basada en la descarga en corona de alta frecuencia, con dieléctrico de borosilicato resistente a 50.000V. Trabaja con tensiones de 5.000 a 10.000v, y a una frecuencia de superior 5khz. Construido en materiales de alta resistencia al ozono, acero inoxidable 316L, Juntas de Vitón y Teflón.
