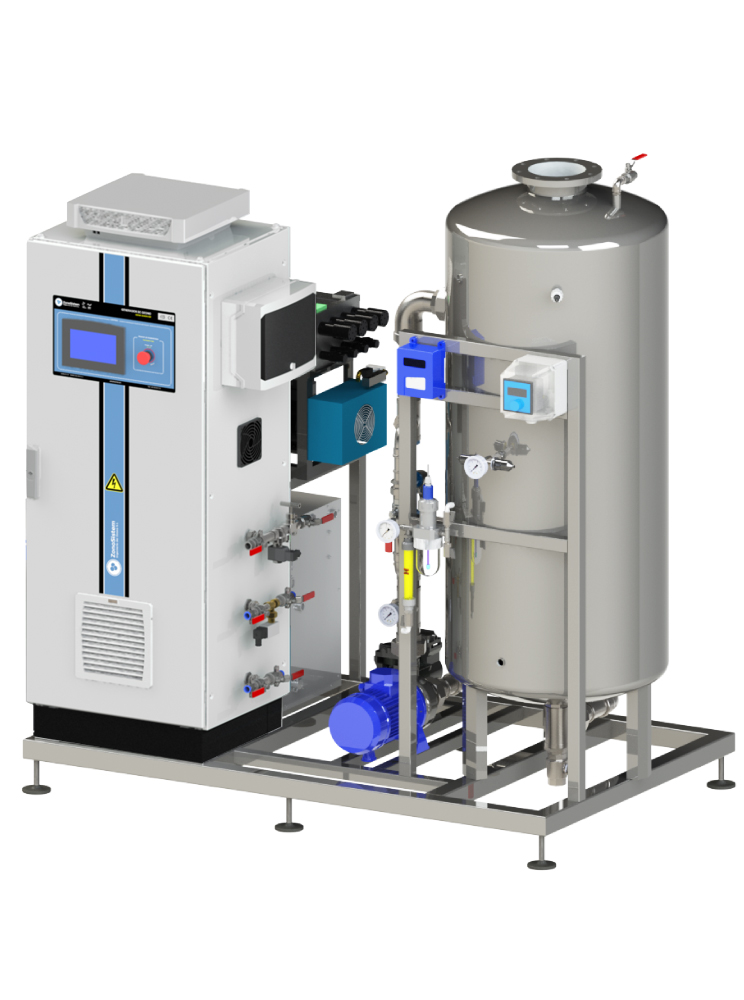

HIDRO VT GRZO50-EPSF Unité d'Ozone Industrielle


Référence interne:: FHVTGRZO.0001

HIDRO VT GRZO50-EPSF Unité d'Ozone Industrielle

Unité d'Ozone Industrielle de type HIDRO VT, de dernière génération, et à haut rendement, de 50g d'O3/h, 148g/Nm3, 400V, 3P+N, 50Hz, 5,5 kW. Pour ozoner en réseau d'eau. Avec générateur d'ozone industriel, système de dilution avec réservoir, pompe et Venturi. Avec contrôle avancé par PLC et Redox.

Cette installation d'ozonation en ligne, pour le traitement de l'eau, permet d'injecter et de maintenir une quantité d'ozone souhaitée dans la conduite d'eau, de manière homogène, constante et automatisée. L'usine comprend tout le nécessaire pour fonctionner de manière autonome. Vous n'avez besoin que d'un point lumineux et connectez-vous à la conduite d'eau à traiter.
L'équipement comprend un générateur d'ozone industriel à haute performance, PLC avec contrôle avancé, avec auto-ajustement automatique de la puissance, qui vous permet de maintenir constamment la quantité d'ozone souhaitée.

Fortement recommandé
Garantie extensible de 2 ans
Fabrication en 30-40 jours

Demandez un devis

HIDRO VT GRZO

Système d'Ozone pour traitement d'eau en ligne

Puissant avec contrôle maximum

Économiser sans besoin de produits chimiques ajouté

 Grand pouvoir d'oxydation, désodorisation et désinfection

Respectueux de l'environnement, sans résidu

Système automatisé avec accès et contrôle à distance

Utilisations?

Pour doser l'ozone en réseau d'eaux pressurisé, maintenant une concentration d'ozone constante. Utilisé pour désinfecter et assainir l'eau et la tuyauterie. Très utilisé pour le traitement des eaux agricoles, pour irrigation par goutte à goutte ou aspersion, en traitement des eaux potables, eaux usées, eaux de process, tours de réfrigération, piscines, aquariums, etc... L'ozone est un excellent désinfectant permettant de maintenir l'hygiène aussi bien de l'eau que du réseau.

Détails du produit

Équipement inclus

Générateur d'Ozone Modèle GRZO50-EPSF de dernière génération
Concentrateur d'oxygène Avec compresseur, concentrateur d'oxygène à 95% de pureté et point de rosé à -30ºC
Système de mélange/contact de l'Ozone Composé de pompe, Venturi, réservoir en acier inoxydable 316L et système de sécurité anti-retour
Contrôle Par PLC V700, 7". Gestionnaire de recettes, programmateur hebdomadaire, gestionnaire d'alarmes et de maintenance. Contrôle PID de puissance en fonction du Rédox ou de l'Ozone dissout.
Communication ON à distance câblé, Relais d'état (Début, Génération, Défaut), permet communication ModBus et Accès à distance avec contrôle total avec router VPN inclus.
Capteurs Ampères consommés pour la production d'Ozone, Pression de l'air comprimé, Pression et Débit d'oxygène, Débit et Température de réfrigeration, Fuites d'Ozone, Ouverture de porte.
Sur l'unité: Contrôle Rédox, Pressostat de maximum et minimum dans la tour de contact, Manomètre. Capteur d'Ozone dissout optionnel.
Vannes techniques Vanne motorisée d'ozone en sortie, Débitmètre d'oxygène avec régulation manuelle. Vanne motorisée et anti-retour de sécurité Inox 316L dans le Venturi.
Inclus dans l'emballage Bouteille de liquide de refroidissement + manuel d'utilisation

Caractéristiques techniques

Production d'ozone 50 g O3/h
Concentration d'ozone Maximum = 200g/Nm3 | Meilleur = 148g/Nm3
Flux d'oxygène 6,6 L/min.
Alimentation électrique 400V, 50HZ, 3P+N
Puissance électrique Générateur d'ozone = 0,4 KW | PSA = 1.15KW | Refroidisseur = 0,9 KW | Pompe = 3KW
Connexions hydrauliques Entrée et sortie en DN150
Dimensions 1750 x 1100 x 1950 mm (Largeur x Profondeur x Hauteur)
Dimensions emballé 1300 x 1900 x 2150 mm (largeur x profondeur x hauteur)
Poids Consulter

Conditions de travail

Humidité ambiante <85%
Température ambiante 5-40ºC
Pression de travail hydraulique Entre 0 et 6,5 bars
Température du fluide 5-30ºC
Caractéristiques du fluide Ǿ Solides < 1mm; Solides en suspension (SS)<150mg/L; Densité = 1 g/cm3 ± 5%
Pression de travail 1 - 3 bar

Pré-requis de la salle

La salle doit être bien ventilée et prévoir un système d'extraction en cas de fuites. Installer un panneau  d'avertissement de sécurité. Il est recommandé que la salle dispose d'un exutoire de drainage.

Informations additionnelles

Fabriqué par ZonoSistem
Fabriqué en Espagne
Vendu depuis 2015
Dernière révision 2021
Certificats CE, BIOCIDE PT2, PT4, PT5, PT11
Garantie 2 ans extensible indéfiniment avec contrat de maintenance
Numéro UFI G000-W09P-Y00M-TV8V

Opérations

Cette unité d'ozone HIDRO VT, inclus un écran tactile sur lequel il pourra être programmé facilement et intuitivement les différents traitements au cours de la journée, grâce à un plannificateur de recettes. Quand l'équipement reçoit un ordre de marche, le circuit de réfrigeration s'active, et le compresseur démarre, prend l'air de l'atmosphère, le filtre, le sèche et l'introduit dans la PSA, où l'azote est éliminé de l'air, et l'oxygène est concentré jusqu'à un taux de pureté de 95%. Ce débit d'oxygène est conduit jusqu'au nucléon de génération où est appliqué la décharge en couronne et l'oxygène se transforme en Ozone. Vous pourrez réguler le débit d'oxygène désiré grâce au débitmètre. Postérieurement, l'Ozone est canalisé jusqu'au Venturi où il est injecté dans l'eau du réseau du client, il s'homogénise et dispose d'un temps de contact dans le réservoir pour réagir, désinfecter et assainir.

Documentation incluse

  • Manuel de sécurité

  • Manuel d'utilisation, installation et mise en service

  • Manuel de maintenance

  • Déclaration de conformité

  • Certificat de Garantie

  • Conformité du réglement Biocide

  • Résultats du Test de Qualité en Usine

Technologie

Ce générateur d'Ozone GRZO utilise la technologie de décharge en couronne de haute fréquence avec diélectrique céramique.
