HIDRO VT 84.315 Planta de recirculación para diluir ozono V2


Referencia Interna: FABHVT.0002

HIDRO VT 84.315 Planta de recirculación para diluir ozono V2

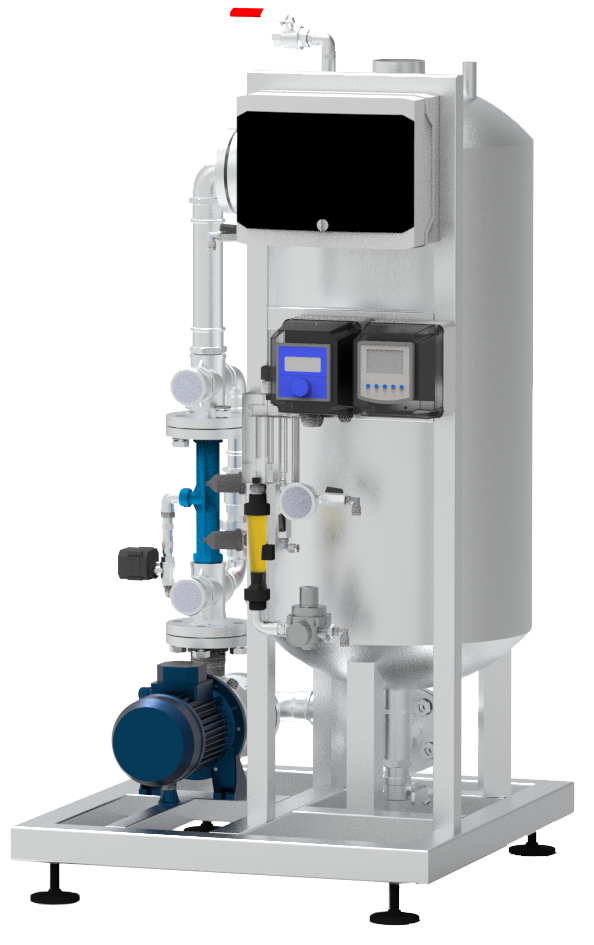

Planta de recirculación tipo HIDRO VT, diseñada para diluir ozono en línea de agua presurizada, 400V, 3P+N, 50Hz, 1,5 KW, con bomba de 20 m3/h a 1,5 Bar, venturi de 1-1/2", válvula de seguridad, sensores y cuadro eléctrico.

Consigue una alta dilución de ozono en una tubería de agua a presión, con el sistema HIDRO VT de inyección de ozono, compuesto por venturi, bomba aceleradora y tanque de Acero Inoxidable 316L. Montado sobre bancada acero inoxidable. Incluye bypass de regulación, manómetros, cuadro eléctrico, válvula motorizada de seguridad, antirretorno de seguridad, y manual de usuario. Generador de Ozono no incluido.

Muy recomendado
2 años de Garantía ampliable
Fabricación en 7 días

Pedir presupuesto

Planta de recirculación para diluir ozono

Ficha Técnica

¿Para qué se usa?

Esta sistema se utiliza para inyectar ozono en línea de agua a presión, mediante bomba, venturi y tanque de contacto. Toma agua del tanque, le inyecta ozono y la devuelve al tanque, donde se homogeniza y proporciona un tiempo de contacto.

Detalles del producto

Equipamiento Incluido

Tanque Tanque Inox de 150 litros de capacidad
Venturi Incluido de 1-1/2", construido en PVDF
Bancada Construida en Acero Inoxidable 304
Bomba Incluida bomba de acero inoxidable
Electricidad y Electrónica Incluye Cuadro Eléctrico de protección con disyuntor de bomba y bornas para conexión de periféricos.
Sensores Control Redox, Manómetros visuales, Sensores analógicos de presión y de temperatura. Sensor de Ozono disuelto opcional.
Válvulas Técnicas Incluye válvula motorizada, anti retorno de acero inoxidable 316L, bypass de regulación manual
Acondicionamientos de la sala Se recomienda que la sala tenga arqueta de desagüe, y sensor de fugas de ozono, cartel con advertencias de seguridad.

Características Técnicas

Caudal de Recirculación 6 m3/h - a 2.3 bar
20 m3/h - a 1.5 bar
Caudal Máximo de aspiración 20 lpm
Potencia Eléctrica 1,5 KW
Alimentación eléctrica 400V, 3P+N, 50Hz
Presión de diseño 2,3 Bar
Conexión Gas Tubo diámetro exterior 8 mm
Conexiones Hidráulicas Entrada y salida 3"
Tuberías hidráulicas INOX 54 mm
Dimensiones 850 x 820 x 1550 mm (Ancho x Profundo x Alto)
Dimensiones embalado 1060 x 1000 x 1800 mm (Ancho x Profundo x Alto)
Peso 150 Kg | Embalado 214 Kg

Condiciones de Trabajo

Humedad en Sala <85%
Temperatura en Sala 5-40ºC
Temperatura del fluido 5-30ºC
Características del fluido Ǿ Sólidos < 1mm; Sólidos en suspensión (SS)<150mg/l; Densidad = 1 g/cm3 ± 5%
Presión de la línea hidráulica Entre 0 y 6,5 bar

Información Adicional

Fabricado por ZonoSistem
Fabricado en España
Vendido desde 2014
Última revisión 2021
Certificados CE
Garantía 2 años ampliable indefinidamente, con contrato de mantenimiento
