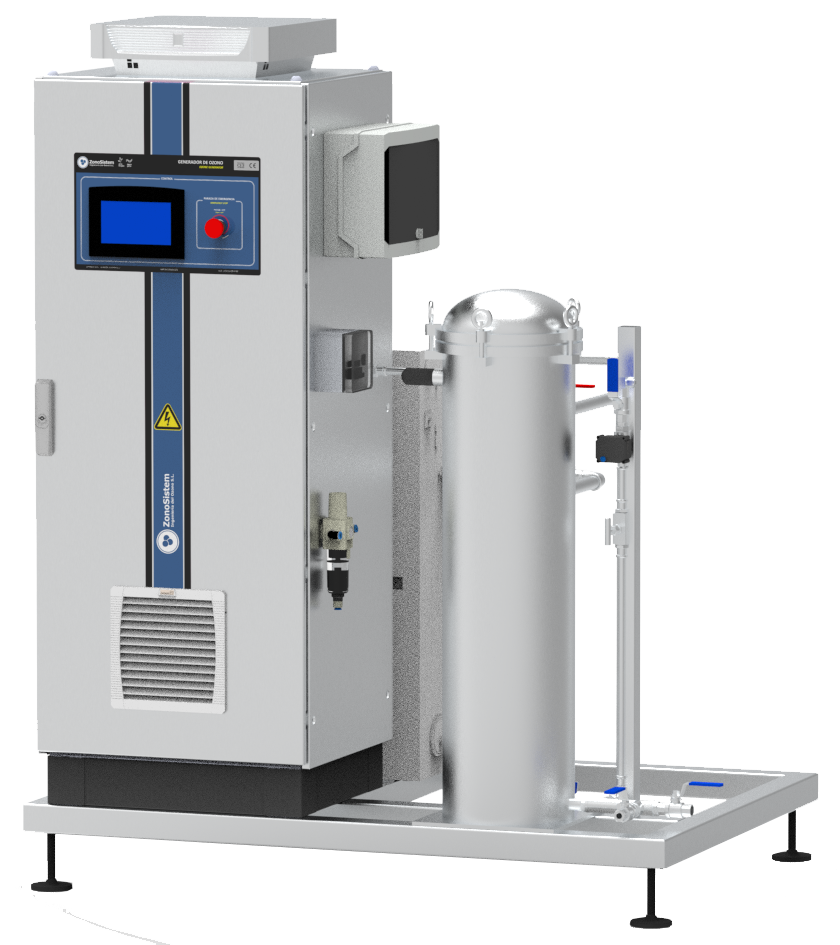

GR500-EP Gerador de ozônio industrial


Referência Interna: FABGR.0013

GR500-EP Gerador de ozônio industrial

Gerador de ozônio industrial, refrigerado a água, para operar com oxigênio LOX ou PSA. Com controle PLC com tela sensível ao toque. Capacidade de produzir 500gO3/h de ozônio, na concentração de 148g/Nm3. 400V, 3P+N, 50Hz, 3,5kW.

Gerador de ozônio industrial robusto, durável e altamente eficiente, projetado e fabricado na Espanha. Este gerador de ozônio precisa de um suprimento de oxigênio para produzir ozônio, seja de um tanque de oxigênio líquido (LOX) ou de um concentrador de oxigênio (PSA). Atinge concentrações de ozônio muito altas de forma consistente e com uma taxa de consumo de eletricidade realmente eficiente. Também inclui uma poderosa unidade de controle, composta por PLC e tela sensível ao toque, registro de dados e acesso remoto. Feito com componentes de alta qualidade.

  Fortement recommandé
Garantia extensível de 2 anos
Fabricação em 34-40 dias

Solicite um orçamento

Gerador de ozônio industrial

Folha Técnica

Utilizado para?

Este poderoso equipamento de geração de ozônio é usado principalmente em tratamentos de desinfecção e purificação de água e é frequentemente usado em estações de tratamento de águas residuais (ETAR), sistemas públicos de tratamento de água (ETAP ), linhas de irrigação agrícola, pisciculturas, aquários, recuperação de lagos e lagoas, piscinas, etc. Especialmente indicado para as indústrias que já possuem uma linha de oxigênio instalada.

Detalhes do produto

Equipamento Incluído

Tubo de geração de ozono Um Módulo de 500 gO3/h com dielétrico cerâmico. Resfriado por água ou glicol.
Concentrador de oxigénio O oxigênio deve ser fornecido pelo cliente, da LOX ou PSA. O kit não inclui PSA.
Refrigeração A água de refrigeração deve ser fornecida pelo cliente. O equipamento não inclui um chiller. Você pode comprá-lo opcionalmente. Consulte Acessórios.
Controlo Por PLC V700, 7". Gestor de receitas, programador semanal, gestor de alarmes e manutenção.
Comunicação Remoto com fio LIGADO, relés de status (Iniciado, Gerando, Falha), Permite comunicação ModBus. Roteador VPN opcional para acesso remoto com controle total.
Sensores Amplificadores de Ozônio, Pressão e Fluxo de Oxigênio, Fluxo e Temperatura de Refrigeração, Vazamentos de Ozônio, Abertura de Porta.
Válvulas técnicas Vanne d'entrée d'oxygène motorisée, Réducteur manuel avec filtre d'entrée, Débitmètre d'oxygène à régulation manuelle, Vanne d'ozone de sortie motorisée. Vanne proportionnelle pour le réglage automatique du débit En option.
Incluído na embalagem 2 metros de tubo de teflon de 10mm + manual do usuário

Características técnicas

Produção de Ozono 500 gO3/h
Concentração de ozono Máximo = 200 g/Nm3. | Melhor = 148g/Nm3
Fluxo de ar São necessários 56 lpm a 2 bar a 15-25ºC
Taxa de fluxo de arrefecimento São necessários 50 lpm a 1 bar a 15-22ºC
Fornecimento de energia 400V, 3P+N, 50Hz
Potência elétrica Gerador de ozônio = 3,5 KW
Conexão de gás IN Ø10 mm / OUT Rosca 1/2 "Fêmea + com Conector para 10mm Ext.
Ligação de arrefecimento IN/OUT Tubo de ENTRADA/SAÍDA 16 mm de diâmetro externo
Dimensões 750 x 500 x 1650 mm (Largura x Profundidade x Altura)
Dimensões embaladas Consultar
Peso Consultar

Condições de trabalho

Humidade <85%.
Temperatura da sala 5 - 35ºC.
Gás A equipe precisa de um suprimento de oxigênio de LOX ou PSA.
Qualidade do gás 95-99% de pureza de oxigênio, secagem a -40ºC de ponto de orvalho e temperatura entre 15 e 25ºC.
Pressão de trabalho 1 - 3 bar.
Qualidade da água que é refrigerada Qualità dell'acqua potabile senza cloruri in caso di circuito aperto. Acqua ad osmosi + glicole in caso di circuito chiuso.
Outros Admite venturi na saída.

Acessórios de quarto

A sala deve ser bem ventilada e dispor de um sistema de extração em caso de vazamentos. Instale o sinal com avisos de segurança.

Informação adicional

Feito por ZonoSistem
Feito em Espanha
Vendido de 2014
Última revisão 2021
Certificados CE, BIOCIDA PT2, PT4, PT5, PT11
Garantia 2 anos prorrogáveis indefinidamente, com contrato de manutenção
Número UFI G000-W09P-Y00M-TV8V

Funcionamento

Este gerador de ozônio da linha GR inclui uma tela sensível ao toquel a partir da qual você pode programar de maneira fácil e intuitiva diferentes tratamentos ao longo do dia, usando um planejador de receitas. Quando o equipamento recebe uma ordem de partida, ele abre a válvula motorizada de entrada de oxigênio, permitindo a entrada de oxigênio. Esse fluxo de oxigênio é conduzido ao núcleo de geração, onde a descarga corona é aplicada e o oxigênio é transformado em ozônio. Com o medidor de vazão de oxigênio, você pode regular o fluxo desejado.

Documentação incluída

  • Manual de segurança.

  • Manual do usuário, instalação e inicialização.

  • Manual de manutenção.

  • Declaração de conformidade.

  • Certificado de garantia.

  • Conformidade com a regulamentação de biocidas.

  • Resultados do teste de qualidade de fábrica.

Tecnología

Este gerador de ozônio GR usa tecnologia de descarga corona de alta frequência com dielétrico cerâmico.
